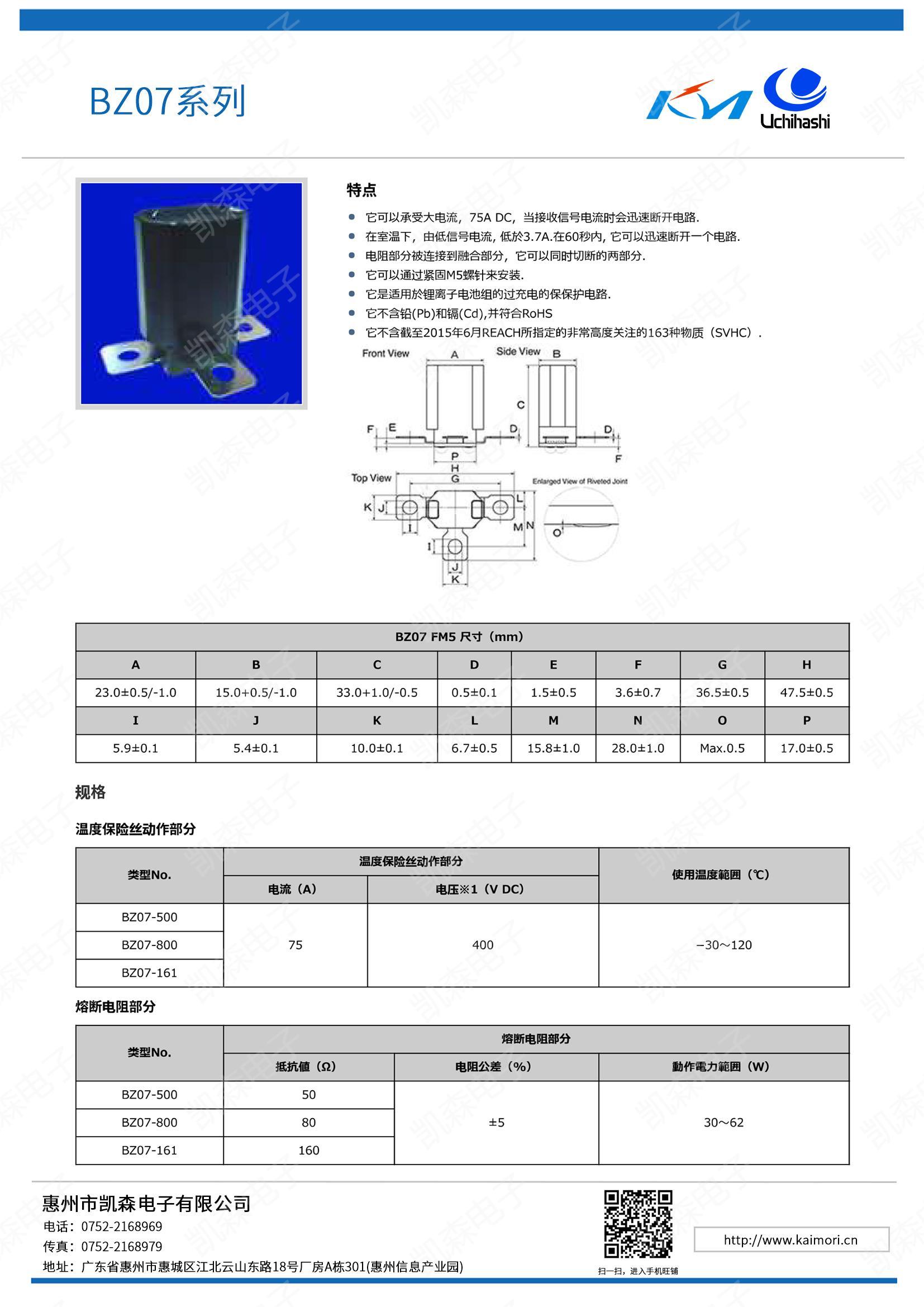

BZ07系列

发布时间:2023-04-10 19:22:41
特点
■它可以承受大电流,75A DC400V,当接收信号电流时会迅速断开电路.
■在室温下,由低信号电流,低於3.7A.在60秒内,它可以迅速断开一个电路.
■电阻部分被连接到融合部分,它可以同时切断的两部分.
■它可以通过紧固M5螺针来安装.
■它是适用於锂离子电池组的过充电的保护电路.
■它不含铅(Pb)和镉(Cd),并符合RoHS、REACH
   Unit:mm

A B C D E F G H
23.0±0.5/-1.0 15.0+0.5/-1.0 33.0+1.0/-0.5 0.5±0.1 1.5±0.5 3.6±0.7 36.5±0.5 47.5±0.5
I J K L M N O P
5.9±0.1 5.4±0.1 10.0±0.1 6.7±0.5 15.8±1.0 28.0±1.0 Max.0.5 17.0±0.5


三端保护器/熔断电阻
系列名 型号 温度保险丝动作部分 使用温度范围
(℃)
熔断电阻部分 熔断电阻部分
(UL认证)
规格
电流
(A)
电压
(V DC)
正常的电阻值
(Ω)
电阻公差
(%)
动作电力范围
(W)
电压
(V DC)
额定功率
(W)
BZ07系列 BZ07-500 75 400 −30〜120 50 ±5 30〜62 67 1 下载
BZ07-800 80
BZ07-161 160

类型No. 获得认证
PSE UL C-UL VDE CCC KC
BZ07 - E106175 - - - -

※FM5 is indentifying symbol of terminal specification.
※Please feel free to contact us in regard of M4 terminal.
※1 这是BZ07断开一个电路在额定电流条件下的MAX电压值. (请注意,可以从不同的电压值施加到抵抗器部分.)
  Please use BZ07 in accordance with the derating curve, if voltage exceeds 60V.
※Please us BZ07 in accordance with the derating curve, if ambient temperature exceeds 70℃.
※电阻值可以改变从4.7Ω〜160Ω之间(±5%)作为一种新的类型. UL 1412不包含规定的额定电流,所以上述是我们自己的规范.
