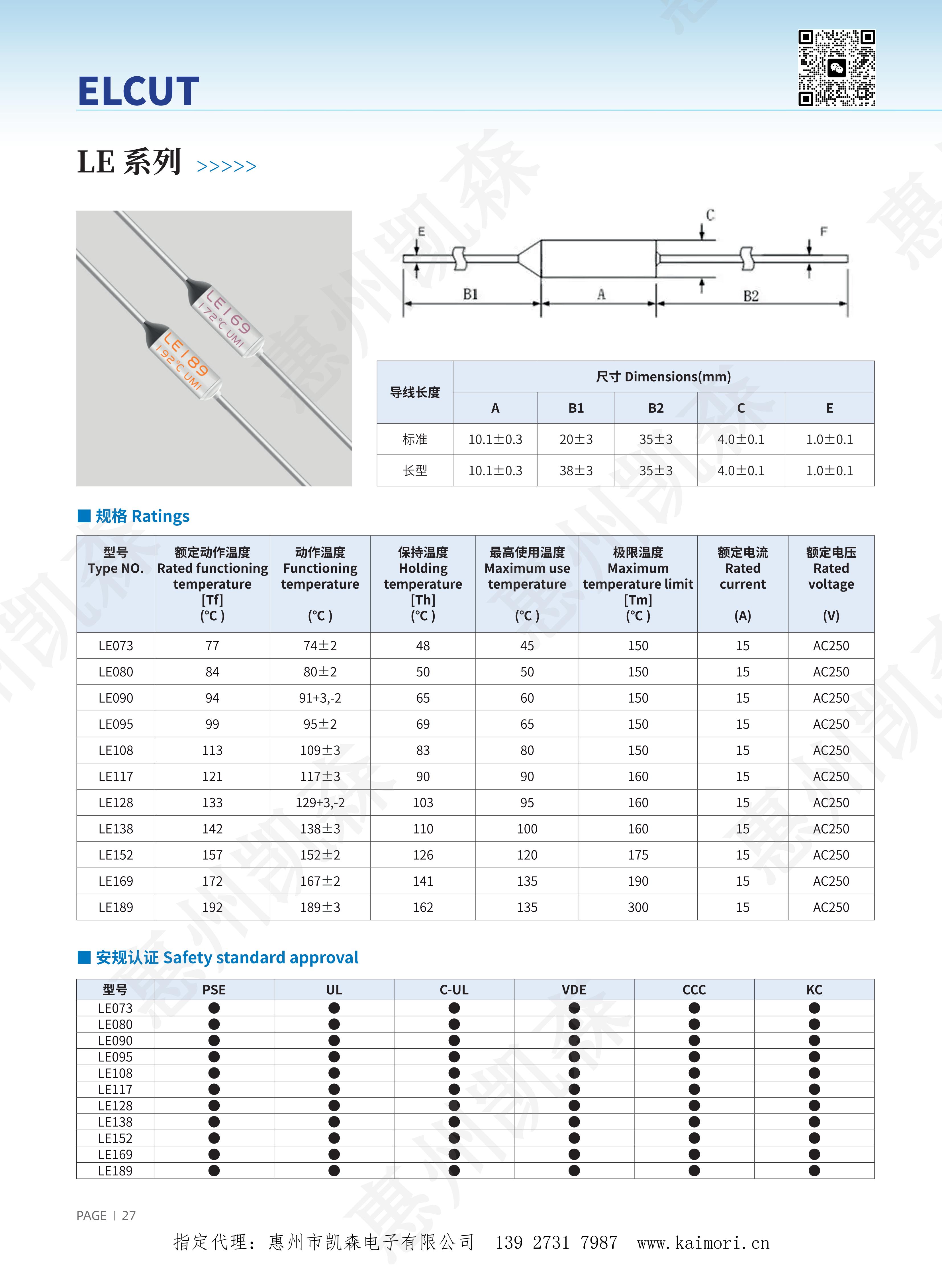

LE系列 (15A)

发布时间:2024-04-23 19:25:53
特点
■符合RoHS、REACH
■采用金属外壳和有机复合颗粒温度敏感材料而制成。
■不可恢复型温度保险丝。温度保险丝溶断后,即使周边温度下降也不会再导通。
尺寸

导线长度 尺寸(mm)
A B C D E
标准(LE□) 4.0±0.1 20±3 10.1±3 35±3 1.0±0.1
长型(LE□-L) 4.0±0.1 38±3 10.1±3 35±3 1.0±0.1


型号 额定温度
Tf(℃)
动作温度  (℃) 保持温度    Th(℃) 最高使用温度(℃) 最大极限温度
Tm(℃)
额定电流 (A) 额定电压
(V)
规格
LE073 77 74±2 48 45 150 15.0 AC250 下载
LE080 84 80±2 50 50 150 15.0 AC250
LE090 94 91+3/-2 65 60 150 15.0 AC250
LE095 99 95±2 69 65 150 15.0 AC250
LE108 113 109±3 83 80 150 15.0 AC250
LE117 121 117±3 90 90 160 15.0 AC250
LE128 133 129+3/-2 103 95 160 15.0 AC250
LE138 142 138±3 110 100 160 15.0 AC250
LE152 157 152±2 126 120 175 15.0 AC250
LE169 172 167±2 141 135 190 15.0 AC250
LE189 192 189±3 162 135 300 15.0 AC250


型号 获得认证
PSE UL C-UL VDE CCC KC
LE073 JET5823-32001-2001 E73591 E73591 40010594 2020980205000120 SU05028-8032B
LE080 JET5823-32001-2002 E73591 E73591 40010594 2020980205000120 SU05028-8032B
LE090 JET5823-32001-2002 E73591 E73591 40010594 2020980205000120 SU05028-8032B
LE095 JET5823-32001-2002 E73591 E73591 40010594 2020980205000120 SU05028-8032B
LE108 JET5823-32001-2003 E73591 E73591 40010594 2020980205000120 SU05028-8033B
LE117 JET5823-32001-2004 E73591 E73591 40010594 2020980205000120 SU05028-8034B
LE128 JET5823-32001-2004 E73591 E73591 40010594 2020980205000120 SU05028-8034B
LE138 JET5823-32001-2005 E73591 E73591 40010594 2020980205000120 SU05028-8034B
LE152 JET5823-32001-2005 E73591 E73591 40010594 2020980205000120 SU05028-8034B
LE169 JET5823-32001-2006 E73591 E73591 40010594 2020980205000120 SU05028-8035B
LE189 JET5823-32001-2007 E73591 E73591 40010594 2020980205000120 SU05028-8035B
