BZ08系列

发布时间:2025-01-16 09:22:17
特点
可在DC400V/30A遮断的信号保险丝.
过充电发生异常时,可通过发热电阻遮断电路。
(保险丝部和电阻部的电源连接,保险丝遮断的同时电阻部的通电也遮断。)
■它不含铅(Pb)和镉(Cd),并符合RoHS、REACH

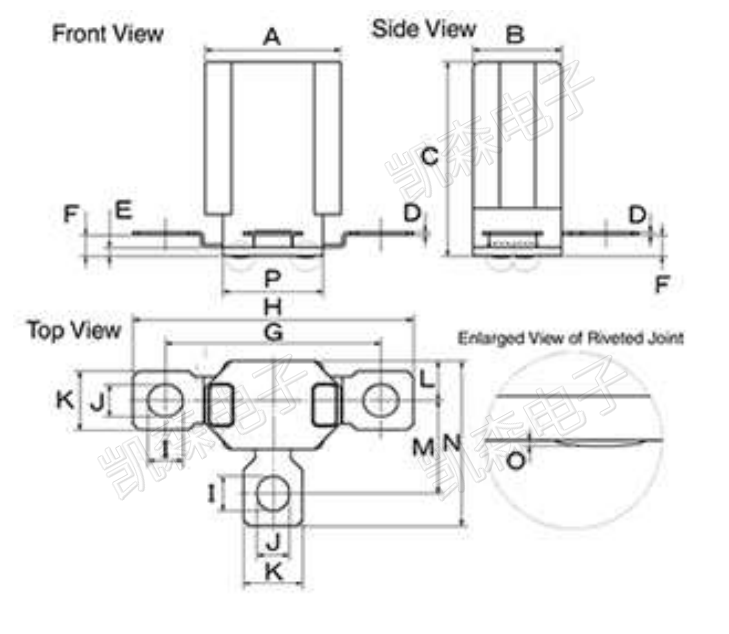

尺寸
 Unit:mm

A B C D E F G H
23.0+0.5/-1.0 15.0+0.5/-1.0 33.0±0.5/1.0 0.5±0.1 1.5±0.5 3.6±0.7 36.5±0.5 47.5±0.5
I J K L M N O p
5.9±0.1 5.4±0.1 10.0±0.1 6.7±0.5 15.8±1.0 28.0±1.0 0.5 or below 17.0±0.5


三端保护器/熔断电阻
系列名 型号 温度保险丝动作部分 使用温度范围
(℃)
熔断电阻部分 熔断电阻部分
(UL认证)
规格
电流
(A)
电压
(V DC)
正常的电阻值
(Ω)
电阻公差
(%)
动作电压范围
(V)
电压
(V DC)
额定功率
(W)
BZ08系列 BZ08-500 75 510 −30〜120 50 ±5 40~54 800 1 下载
BZ08-800 80 50~69
BZ08-161 160 71~97


类型No. 获得认证
PSE UL C-UL VDE CCC KC
BZ08 - E106175 - - - -


※在使用温度70℃C以上连续使用时,请按照温度降额减轻负荷.
※可遮断的最大电压值。
电压超过DC245V时,请按照减轻曲线减轻负荷。
※动作功率范围30~62W。可根据要求变更电压范围。详情请另联系我们。
