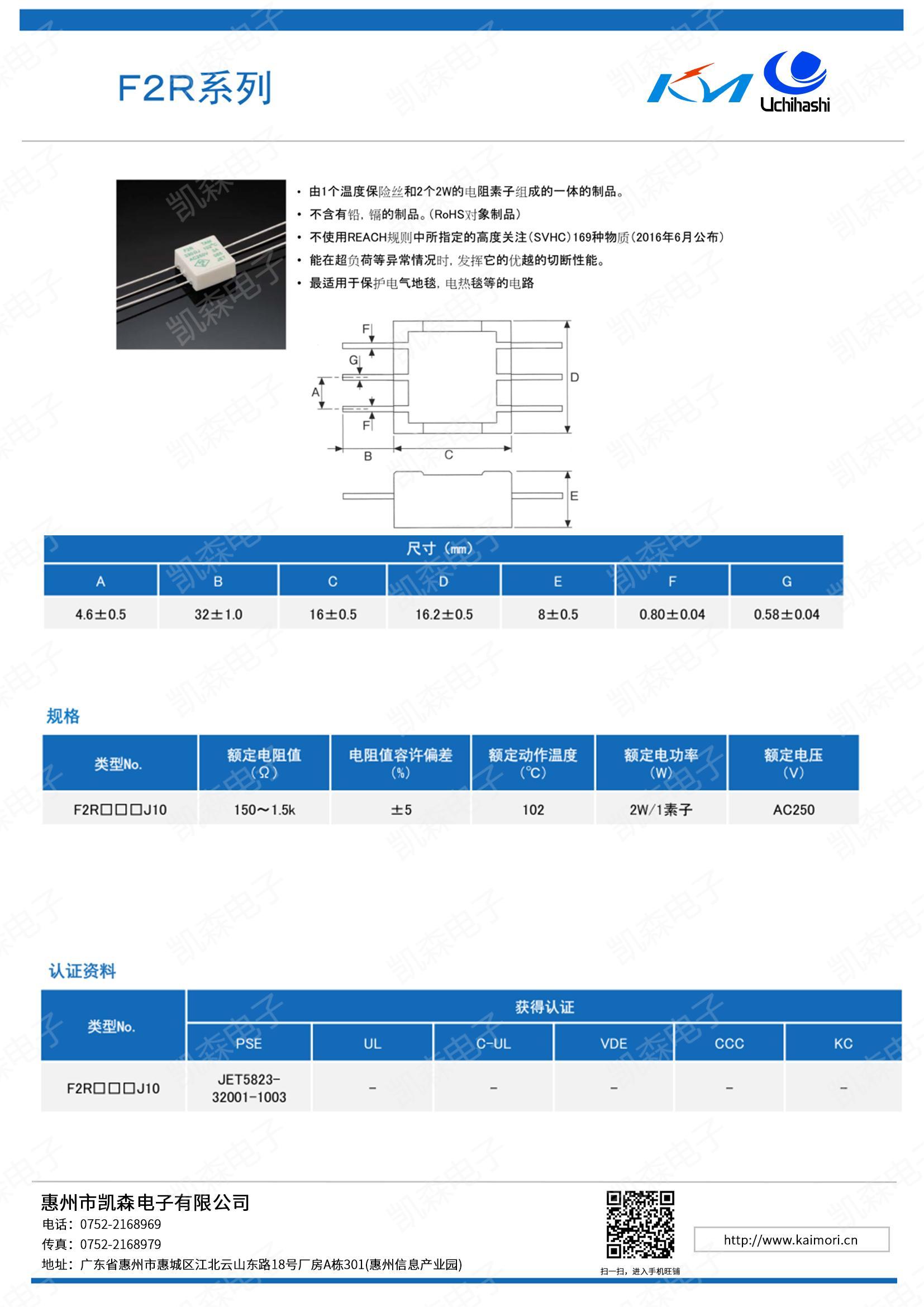

F2R系列
发布时间:2024-04-23 19:20:25
特点
■由1个温度保险丝和2个2W电阻素子组合为一体的产品。
■它不含铅(Pb)和镉(Cd),并符合RoHS、REACH
■能在超负荷等异常情况时，发挥它的优越的切断性能。
■适用于保护电气地毯，电热毯等的电路。
尺寸
 |
Unit:mm |
|
A |
5±0.5 |
|
B |
3.5+1、-0.5 |
|
C |
14.5±0.5 |
|
D |
12±0.5 |
|
E |
5±0.5 |
|
F |
φ0.80±0.04 |
|
G |
φ0.58±0.04 |
|
结构图
 |
|
① |
陶瓷壳 |
|
② |
硅树脂水泥 |
|
③ |
电阻素子 |
|
④ |
温度保险丝 |
|
⑤ |
导线 |
|
|
附温度保险丝电阻器 |
|
系列名 |
型号 |
额定电阻值 |
电阻公差
（%) |
额定温度 Tf（℃） |
额定电力 （W) |
额定电流 （A） |
规格 |
|
F2R系列 |
F2R***J10 |
150Ω～1500Ω |
±5 |
102℃ |
2W/1素子 |
3A |
下载 |
•关于安全规格的详细情况，请咨询本公司
