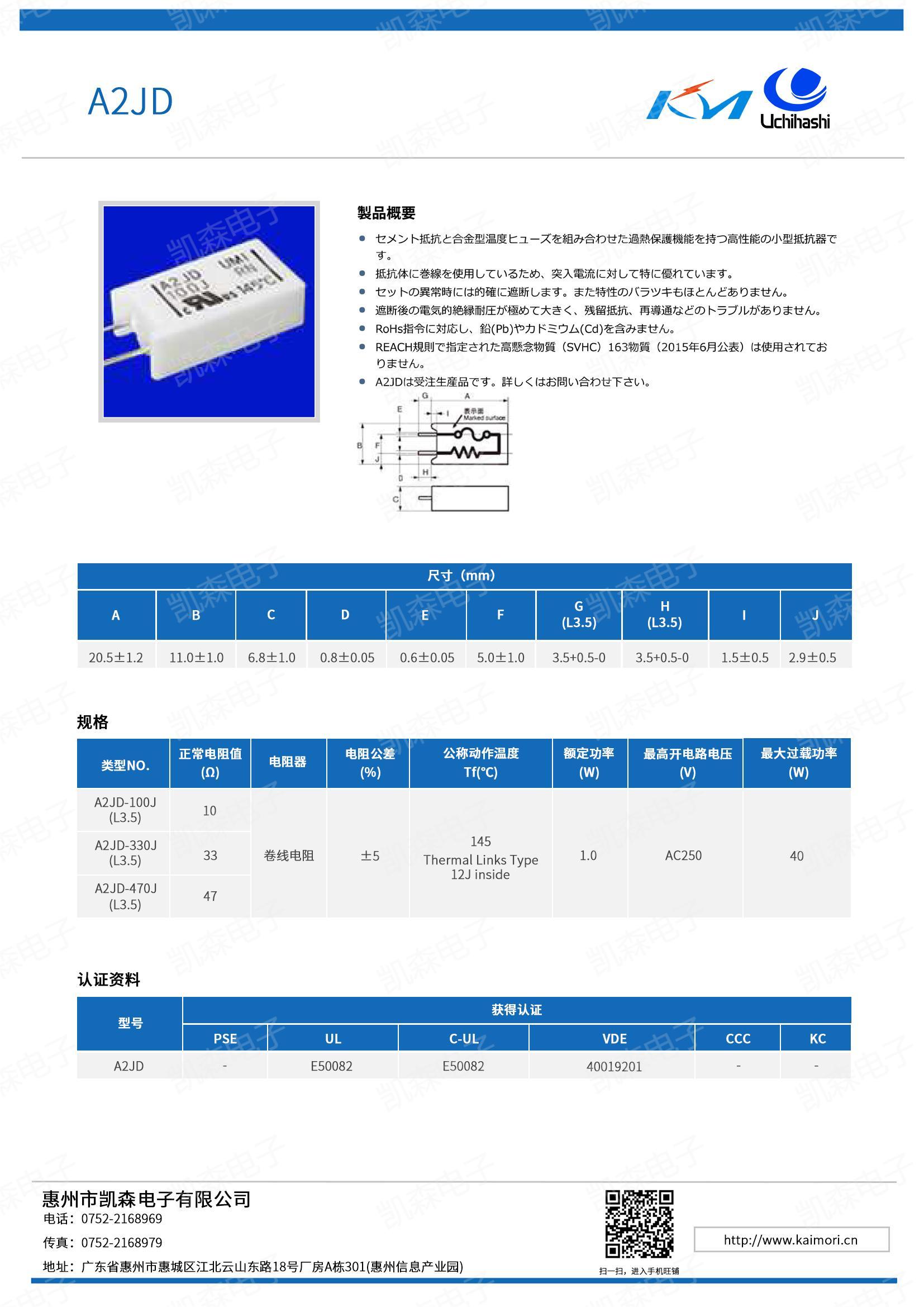

A2JD系列

发布时间:2024-04-23 19:20:25
特点
■它是一种高性能的温度保险丝/抵抗器组合,具有过热保护功能的高性能小型电阻器。
■它使用线圈绕组令它有更大的能力来承受浪涌电流.
■任何电路故障情况下,它是一定可以断开的电路的.其特点很少波动.
■它提供极为坚固的电绝缘性和耐电压性.运作后,残余阻力或重新连续性几乎没有发生问题.
■它不含铅(Pb)和镉(Cd),并符合RoHS、REACH
尺寸
Unit:mm
A 20.5±1.2
B 11.0+1.0
C 6.8±1.0
D φ0.8±0.05
E φ0.6±0.05
F 5.0±1.0
G 3.5+0.5-0
H 3.5+0.5-0
I 1.5±0.5
J 2.9±0.5

结构图
陶瓷壳
硅树脂水泥
电阻素子
温度保险丝
导线

附温度保险丝电阻器
系列名 型号 额定电阻值 电阻公差
(%)
额定温度
Tf(℃)
额定电力
(W)
最高开电路电压
(V)
最大过载功率
(W)
规格
A2JD系列 A2JD-100J (L3.5) 10 ±5 145℃ 1W AC250 40 下载
A2JD-330J (L3.5) 33
A2JD-470J (L3.5) 47


型号 获得认证
PSE UL C-UL VDE CCC KC
A2JD - E50082 E50082 40019201 - -
