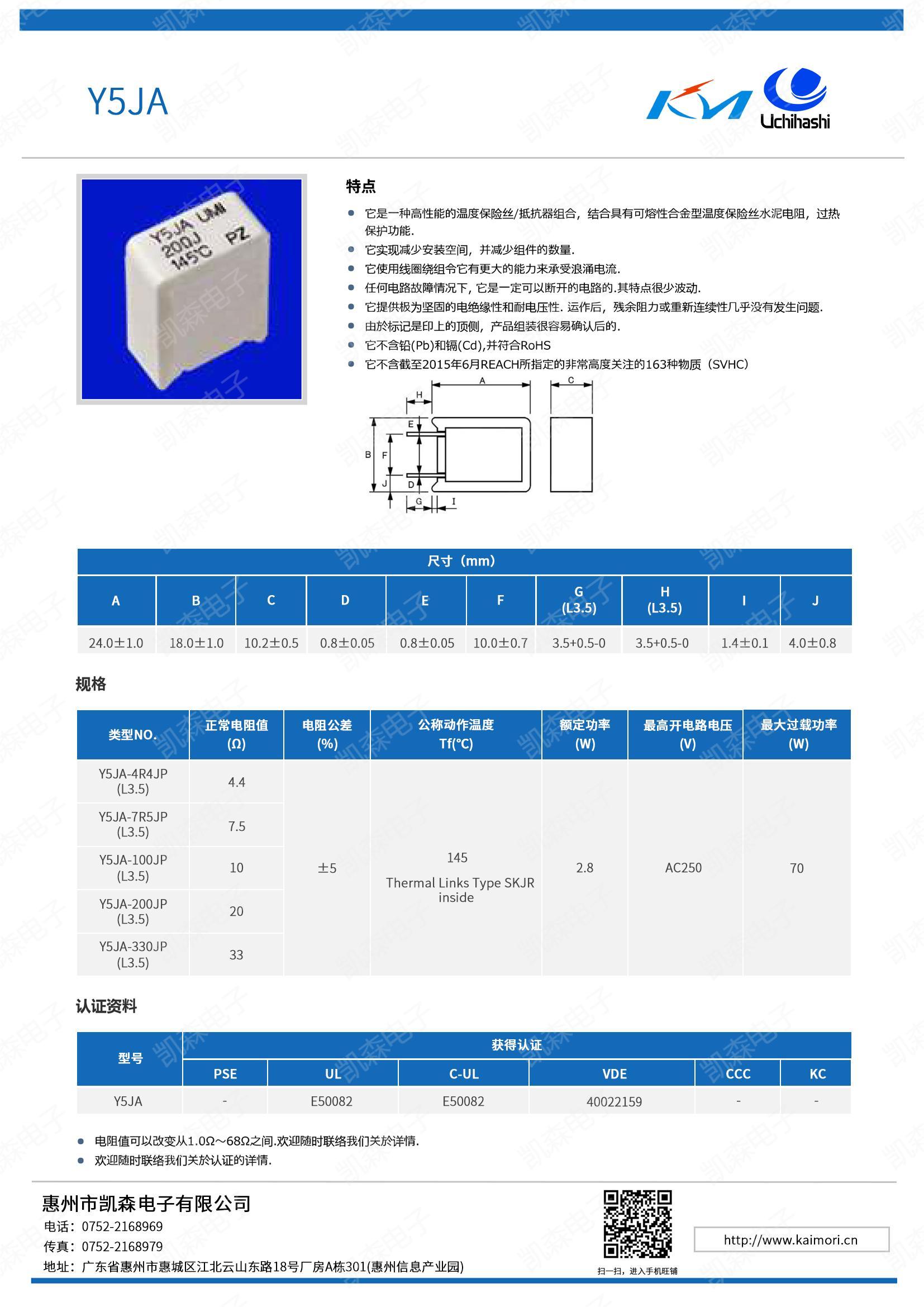

Y5JA系列

发布时间:2024-04-23 19:20:25
特点
■它是一种高性能的温度保险丝/抵抗器组合,结合具有可熔性合金型温度保险丝水泥电阻,过热保护功能。
■它实现减少安装空间，并减少组件的数量。
■它使用线圈绕组令它有更大的能力来承受浪涌电流.
■任何电路故障情况下,它是一定可以断开的电路的.其特点很少波动.
■它提供极为坚固的电绝缘性和耐电压性.运作后，残余阻力或重新连续性几乎没有发生问题.
■由于标记是印在的顶侧，产品组装后很容易确认。
■它不含铅(Pb)和镉(Cd),并符合RoHS、REACH
尺寸
Unit:mm
A 24.0±1.0
B 18.0+1.0
C 10.2±0.5
D φ0.8±0.05
E φ0.8±0.05
F 5.0±1.0
G 3.5+0.5-0
H 3.5+0.5-0
I 1.5±0.5
J 2.9±0.5

结构图
① 陶瓷壳
② 硅树脂水泥
③ 电阻素子
④ 温度保险丝
⑤ 导线



附温度保险丝电阻器
系列名 型号 额定电阻值 电阻公差
（%)		 额定温度
Tf（℃）		 额定电力
（W)		 最高开电路电压
（V）		 最大过载功率
（W）		 规格
Y5JA系列 Y5JA-4R4JP L3.5 4.4 ±5 145℃ 2.8W AC250 70 下载
Y5JA-7R5JP L3.5 7.5
Y5JA-100JP L3.5 10
Y5JA-200JP L3.5 20
Y5JA-330JP L3.5 33
Y5JA-441JP L3.5 440

型号 获得认证
PSE UL C-UL VDE CCC KC
Y5JA - E50082 E50082 40022159 - -
